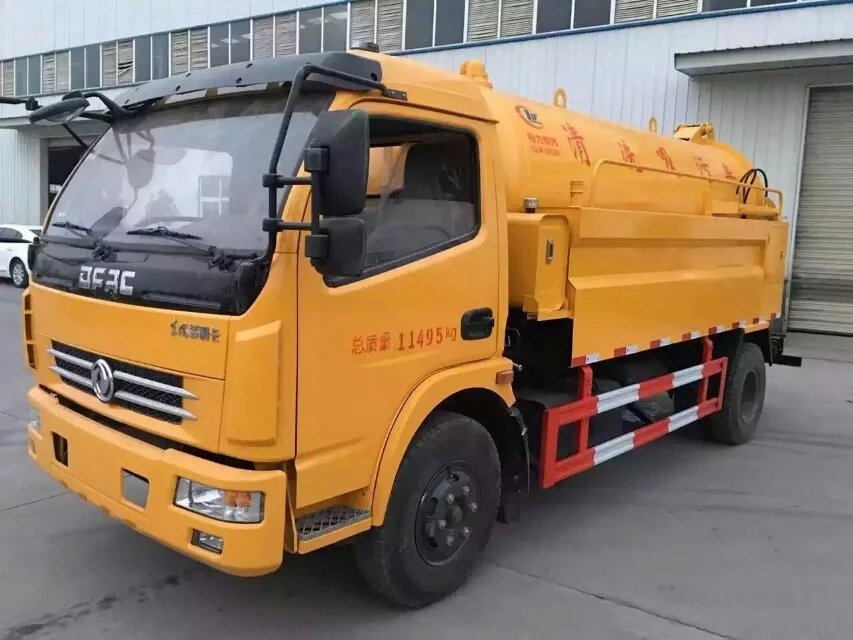

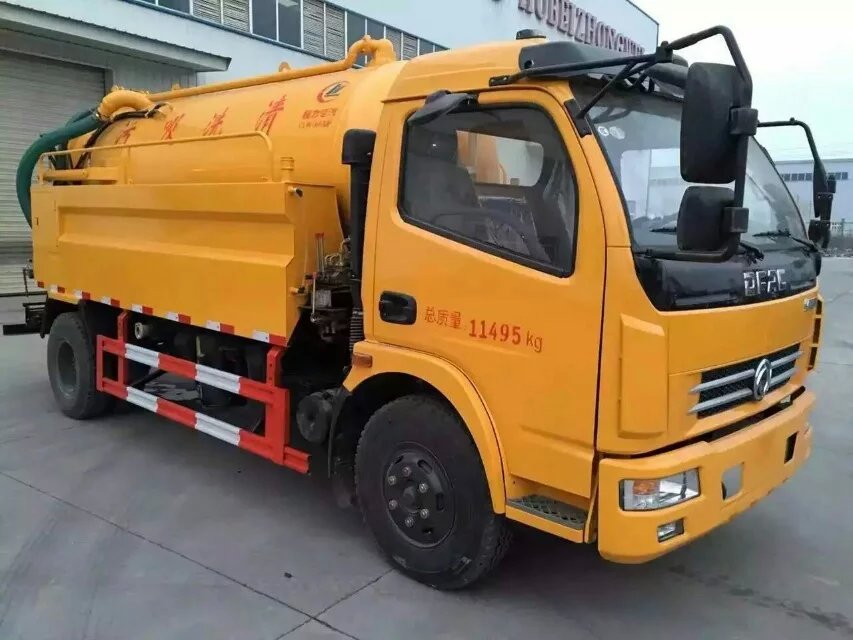

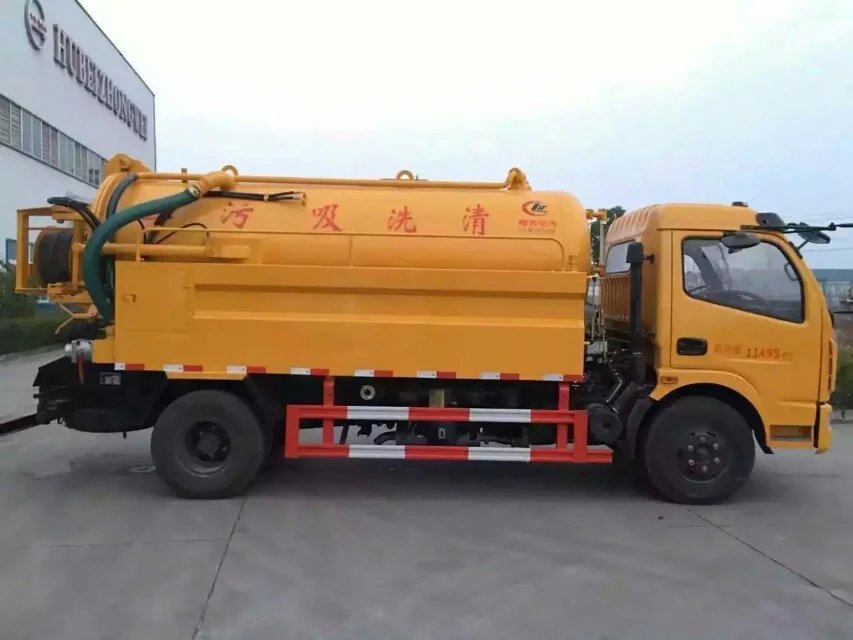

东风多利卡清洗吸污车是程力专用汽车股份有限公司设计特别适宜于下水道污泥抽吸，清捞，装卸，管道清洗为主的环卫系列用车。该车采用东风系列汽车底盘改装，具有下列优点：
1. 采用水环式真空吸污泵有足够的吸污真空度；相对于传统旋片式真空泵结构紧凑、工作平衡可靠和流量均匀， 吸力强，工作平稳可靠，操作简单，维修方便。

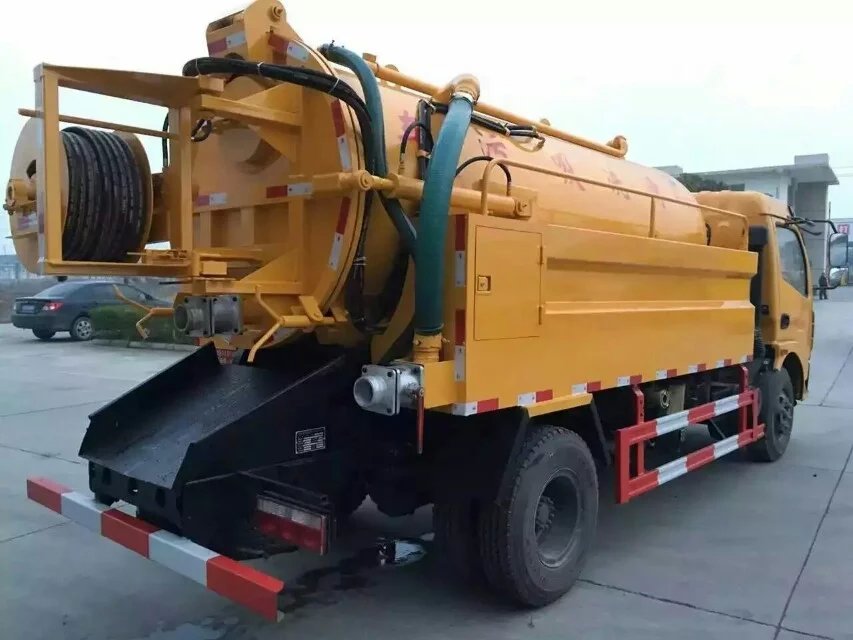

2. 该车所选用高压泵型号:意大利进口高压泵 HPP ELS122/160 压力:16Mpa 、流量:122L/min (可选用国产进口泵3N2-S 、 压力：24Mpa 、流量:215L/min)、胶管长度:60m、卷管力:1800 N 、胶管内径:φ19 mm 、接头型式 :0 、卷管速度:0-25m/min 、孔夹角度:15°，25° 推进力:≥180 N 。随车配备10个不同型号高压喷头。1-5号用于管道疏通，6-10号用于管道清洗。
SK-6型水环式吸污泵，垂直吸程9-10米，流量：1.5m3/min；7米吸污管，罐体可举升带自吸自卸功能。
3. 罐体材料：Q235锰钢(4mm)
4. 盘罐的驱动方式：液压马达
5. 盘罐的直径：600-800
6. 车身紧凑，独立罐体， 外形美观；独立系统，操作简便，性能良好。
|
【主要技术参数】 |
|||||||
|
产品商标 |
程力威牌 |
公告批次 |
282 |
||||
|
产品名称 |
清洗吸污车 |
产品型号 |
CLW5110GQW5型清洗吸污车 |
||||
|
总质量(Kg) |
11495 |
罐体容积(m3) |
5.81 |
||||
|
额定载质量(Kg) |
4990,5055 |
外形尺寸(mm) |
7150,7000,6850×2200×2900 |
||||
|
整备质量(Kg) |
6310 |
货厢尺寸(mm) |
×× |
||||
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
||||
|
驾驶室准乘人数(人) |
3,2 |
载质量利用系数 |
|
||||
|
接近角/离去角(°) |
22/10 |
前悬/后悬(mm) |
1250/1950 |
||||
|
轴数 |
2 |
轴距(mm) |
3650,3800,3950,4200,4500 |
||||
|
轴荷(Kg) |
4825/6670 |
最高车速(Km/h) |
90 |
||||
|
其它 |
备注：罐体有效容积5.81立方米,运输介质:液态污物,密度:900千克/每立方米;直段长4000mm,直径1300mm.侧防护材料为Q235,联接方式为连接支架固焊在付车架大梁上.后防护材料为Q235,连接方式:用结构连接件固焊在主车后端,后部防护装置断面尺寸(宽×高)50×130(mm),后部防护离地高度:490mm.整车长/轴距对应关系为(mm):7150/3950;7000/3800;6850/3650.随底盘选装同系列排半驾驶室,前面板等新风格.ABS型号为3631010-C2000,生产厂家为东科克诺尔商用车制动系统(十堰)有限公司 |
||||||
|
【底盘技术参数】 |
|||||||
|
底盘型号 |
EQ1111GLJ |
底盘名称 |
载货汽车底盘 |
||||
|
商标名称 |
东风牌 |
生产企业 |
东风汽车公司 |
||||
|
外形尺寸(mm) |
6850,7000,7250,7600,7900×2150,2480×2730,2970 |
轮胎数 |
6 |
||||
|
接近角/离去角(°) |
22/14,22/15 |
轮胎规格 |
8.25-20,8.25R20 |
||||
|
钢板弹簧片数 |
8/11+8,8/10+7,11/9+7,9/10+8 |
前轮距(mm) |
1760,1810,1910 |
||||
|
燃料种类 |
柴油 |
后轮距(mm) |
1670,1690,1800 |
||||
|
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||||||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
||||
|
CY4SK251 |
东风朝阳朝柴动力有限公司 |
3856 |
115 |
||||
