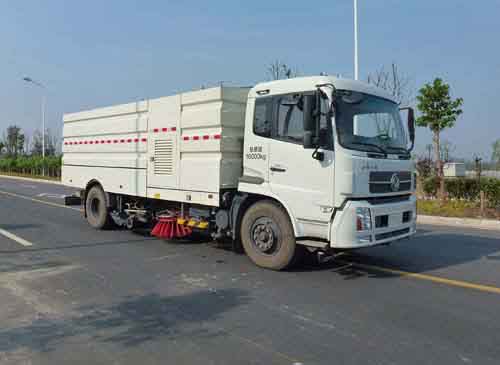

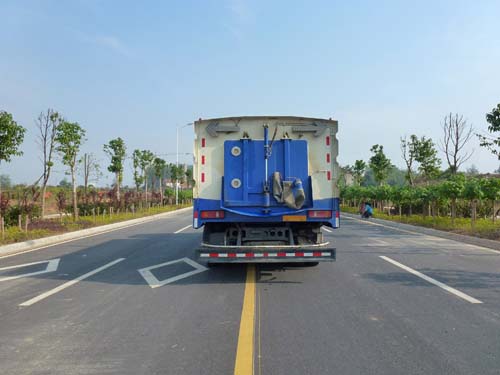

东风天锦洗扫车资料(16立方）
|
【主要技术参数】 |
|||
|
产品商标 |
东风牌 |
公告批次 |
255 |
|
产品名称 |
洗扫车 |
产品型号 |
HCQ5160TXSBX5型洗扫车 |
|
总质量(Kg) |
16000 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
4500 |
外形尺寸(mm) |
8650,8350,8150×2500×3000 |
|
整备质量(Kg) |
11305 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
20/13 |
前悬/后悬(mm) |
1430/2220 |
|
轴数 |
2 |
轴距(mm) |
5000,4700,4500 |
|
轴荷(Kg) |
6000/10000 |
最高车速(Km/h) |
90 |
|
其它 |
随底盘选装驾驶室前脸扰流罩,侧面防护装置为专用装置,后防护为裙板结构,裙板下缘离地高380mm.总长/前悬/轴距/后悬对应关系为:8650/1430/5000/2220,8350/1430/4700/2220,8150/1430/4500/2220. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
DFL1160BX5 |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车有限公司 |
|
外形尺寸(mm) |
8790,8290,7790,7190×2370,2460×2760,2840 |
轮胎数 |
6 |
|
接近角/离去角(°) |
20/13 |
轮胎规格 |
10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR |
|
钢板弹簧片数 |
8/10+8,7/9+6 |
前轮距(mm) |
1880 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1860,1800 |
|
排放标准 |
GB3847-2005,GB17691-2005(国Ⅳ) |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 ISB210 40 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风汽车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
6700 4500 6700 4752 5900 5900 |
155 132 136 132 132 155 |
1、 概述（4700轴距）
洗扫车采用东风天锦DFL1160BX5型国Ⅳ二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵，副发动采用东风康明期4缸柴油发动机。风机用8.0高压离心风机,效率高、风量大，最高风量达23500m3/h。高压水泵采用同际知名T7012IR 型柱塞柱，流量合适，压力高，允许最高压力达10MPa，清水箱充分利用了车载空间，容积大，容积达9m3。垃圾箱采用单层不锈钢结构，倾翻卸料，带高压位自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开控制，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能。一键式作业起动和停机操作。
HCQ5160TXSBX5型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、“左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”6种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
HCQ5160TXSBX5型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
1.1 性能与结构参数
表1整车性能与结构参数表
|
项目 |
单位 |
HCQ5160TXSBX5 |
|
||||
|
作 业 性 能 |
洗 扫 作 业 |
最大洗扫宽度（含路缘清洗宽度） |
m |
4．1 |
|||
|
路面洗扫宽度（不含路缘清洗宽度） |
m |
3．5 |
|||||
|
洗扫速度 |
Km/h |
3∽10 |
|||||
|
清洗水额定压力 |
MPa |
10 |
|||||
|
清洗水额定流量 |
L/min |
122 |
|||||
|
清 扫 作 业 |
清扫宽度 |
m |
3．5 |
||||
|
清扫速度 |
Km/h |
3∽15 |
|||||
|
保洁速度 |
Km/h |
3∽20 |
|||||
|
最大清扫能力 |
M2/h |
70000 |
|||||
|
卸料角 |
° |
≥48 |
|||||
|
低压冲洗宽度 |
m |
24 |
|||||
|
清水箱总容积 |
L |
9000 |
|||||
|
垃圾箱总容积 |
L |
7000 |
|||||
|
行驶性能 |
最高车速（满载） |
km/h |
90 |
||||
|
最大爬坡角 |
° |
30 |
|||||
|
制动距离（满载30Km/h） |
m |
≤10 |
|||||
|
最小转弯直径 |
m |
19 |
|||||
|
燃油消耗量 |
限定工况百公里燃油消耗量 |
L/100km |
18 |
|
|||
|
全洗扫作业 作业速度 7km/h （2档怠速） |
副发动机转速2000r/min |
L/h |
13．7 |
|
|||
|
L/10000m2 |
5．64 |
|
|||||
|
副发动机转速1700r/min |
L/h |
8．9 |
|
||||
|
L/10000m2 |
3．76 |
|
|||||
|
全扫作业 作业速度 7km/h （2档怠速） |
副发转速2000r/min |
L/h |
11．1 |
|
|||
|
L/10000m2 |
4．59 |
|
|||||
|
副发转速1700r/min |
L/h |
7．2 |
|
||||
|
L/10000m2 |
3．12 |
|
|||||
|
质量参数 |
整车整备质量 |
Kg |
11305 |
||||
|
最大总质量 |
kg |
16000 |
|||||
|
结构尺寸 |
外形尺寸（长X宽X高） |
mm |
8150X2500X3000 |
||||
|
轴距 |
mm |
4700 |
|||||
|
轮距 |
前轮 |
mm |
|
||||
|
后轮 |
mm |
|
|||||
|
接近角 |
° |
|
|||||
|
离去角 |
° |
17．5 |
|||||
|
最小离地间隙 |
mm |
275 |
|||||
1．2 部件型式与参数
表2主要部件型式与参数
|
项目 |
HCQ5160TXSBX5 |
|
||
|
汽 车 底 盘 |
底盘型号、类别、生产企业 |
DFL1160BX5 |
|
|
|
发动机型号、生产企业 |
东风康明斯ISDE185 40（国Ⅳ） |
|
||
|
发动机额定功率 |
136kw/2500r/min |
|
||
|
变速箱型号 |
DF6S900 |
|||
|
变速箱速比 |
1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 |
|||
|
驱动轴 |
单级双曲线齿轮主主减速器 速比i=5.143 |
|
||
|
轮胎 |
前轮 |
9.00-20(9.00R20) |
||
|
后轮 |
9.00-20(9.00R20) |
|||
|
燃油种类 |
满足第四阶段排放要求的柴油，根据气温选用合适的柴油牌号 |
|
||
|
副 发 动 机 |
标准配置 |
型号、生产企业 |
EQB170 东风康明斯发动机有限公司 |
|
|
功率 |
125kw/2500r/min |
|
||
|
选装配置 |
型号、生产企业 |
EQB140-20 东风康明斯发动机有限公司 |
|
|
|
功率 |
118Kw/2500r/min |
|||
|
离合器 |
汽车离合器，气动驱动，电气自动控制 |
|||
|
散热器 |
有效尺寸783*714*70 |
|||
|
风 机 |
型式 |
专用高压离心风机 型号No7.1#C，最大风量23500M3/h |
||
|
额定转速 |
2400r/min |
|||
|
传动型式 |
窄V带传动（型号15N-2690，5根） |
|||
|
液 压 系 统 |
型式 |
开式，电液控制集中操纵 |
||
|
主要元件 |
齿轮泵/1件、手压泵/1件、 摆线马达/2件、液压缸 集成块等 |
|||
|
溢流压力 |
15MPa |
|||
|
液压油容量 |
60L |
|||
|
电 气 系 统 |
控制方式 |
PLC控制+手动控制、机电液互锁等 |
||
|
底盘车系统电压 |
24V |
|||
|
工作装置系统电压 |
24V |
|||
|
蓄电池型号 |
12V-140A.H(2只串联) |
|||
|
高 压 清 洗 系 统 |
高压水泵 |
型式 |
柱塞泵 |
|
|
型号 |
T7012IR |
|||
|
额定压力 |
10MPa |
|||
|
系统使用压力 |
10MPa |
|||
|
额定流量 |
122L/min |
|||
|
额定转速 |
1000r/min |
|||
|
传动型式 |
窄V带传动（型号15N-1900，3根） |
|||
|
水阀及控制 |
水阀型式 |
高压不锈钢球阀，10MPa |
||
|
控制方式 |
气缸驱动，电气控制 |
|||
|
喷水杆喷嘴型式 |
高压洗涤型 |
|||
续表1主要部件型式与参数
|
项目 |
HCQ5160TXSBX5 |
|
||
|
低压冲洗系统 |
低压水泵 |
型号 |
DH140 |
|
|
流量 |
60m3/h |
|||
|
扬程 |
90m |
|||
|
冲洗宽度 |
24m |
|||
|
扫盘降尘系统 |
电动水泵，洒水喷嘴。与高压清洗系统共水滤、水箱等 |
|||
|
清 扫 系 统 |
型式 |
在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 |
||
|
扫刷直径 |
φ900mm |
|||
|
扫盘速度 |
每分钟600转 |
|||
|
扫盘倾角调整 |
前倾：4°-6°；外倾2°-4° |
|||
|
吸 嘴 |
型式 |
双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量13），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。 |
||
|
吸管直径 |
2Xφ180mm两根。 |
|||
|
工作时刚性部分离地间隙 |
5-10mm |
|||
|
左右喷杆 |
喷杆摆动 |
气缸驱动，电气自动控制，摆动角78° |
||
|
喷杆离地高度 |
随吸嘴借吸嘴轮与路面随动，离地高度280mm |
|||
|
喷嘴总数量 |
8只，每侧4只 |
|||
